公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

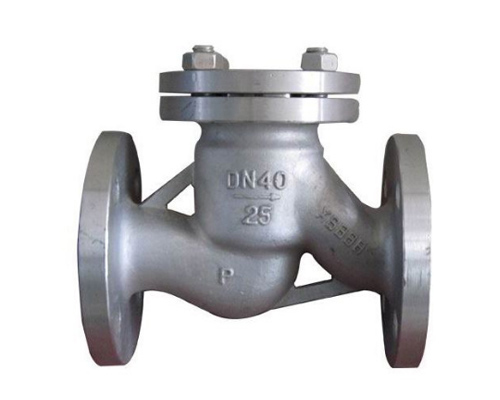

H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I

15

130

95

65

45

14

4-14

77

20

150

105

75

55

14

4-14

77

25

160

115

85

65

14

4-14

80

32

180

135

100

75

16

4-18

85

40

200

145

110

85

16

4-18

95

50

230

160

125

100

16

4-18

105

65

290

180

145

120

18

4-18

120

80

310

195

160

135

20

8-18

130

100

350

215

180

155

20

8-18

140

125

400

245

210

185

22

8-18

155

150

480

280

240

210

24

8-23

180

200

600

335

295

265

26

12-23

215

250

730

405

355

320

30

12-25

260

300

850

460

410

375

34

12-25

315

H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I

15

130

95

65

45

16

4-14

100

20

150

105

75

55

16

4-14

105

25

160

115

85

65

16

4-14

120

32

180

135

100

78

18

4-18

130

40

200

145

110

85

18

4-18

135

50

230

160

125

100

20

4-18

149

65

290

180

145

120

22

8-18

160

80

310

195

160

135

22

8-18

169

100

350

230

190

160

24

8-23

194

125

400

270

220

180

28

8-25

222

150

480

300

250

218

30

8-25

255

200

600

360

310

278

34

12-25

305

250

730

425

370

332

36

12-30

355

300

850

485

430

390

40

16-30

410
